Эффективная работа солнечного коллектора и длительный срок службы зависят от правильной установки. Но волноваться не стоит, монтаж воздушного солнечного коллектора прост для каждого, кто внимательно ознакомится с инструкцией по установке прибора.

Видео монтаж солнечного коллектора Solar Fox

Монтаж отопительных коллекторов

Коллектор должен быть установлен на южной, юго-восточной или юго-западной стороне строения. При этом следует учитывать, что при размещении коллектора на юго-восточной или юго-западной стороне эффективность его работы уменьшится на 10-15%. Рекомендуемое расположение коллектора – горизонтально. При этом входное и выходное отверстие коллектора желательно располагать в разных
помещениях для обеспечения хорошей конвекции воздуха. Входное и выходное отверстия должны располагаться как можно ниже, желательно 30-50 см от пола..

  1. Определите оптимальное месторасположение прибора в соответствии с рекомендациями;

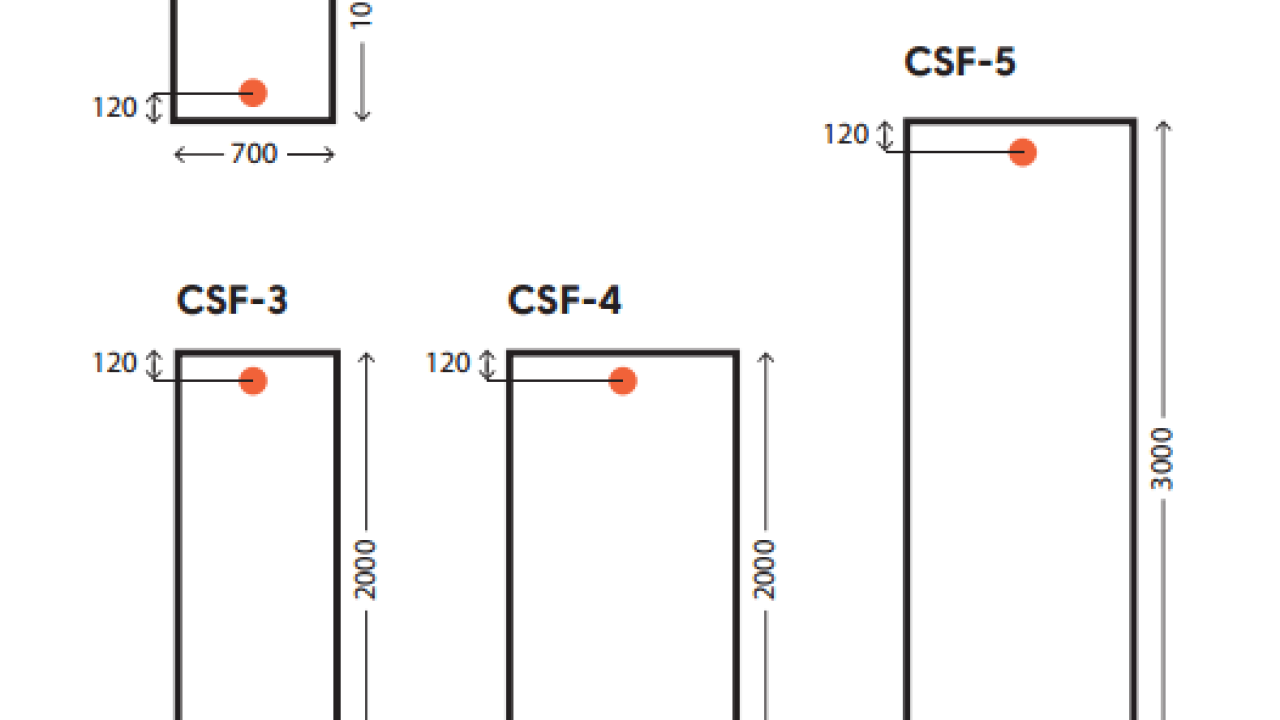

  2. Произведите разметку внешних сторон коллектора и отверстий по Схеме 1. Входные отверстия должны быть расположены так, чтобы они не попадали в несущие балки строения. Рекомендуемый
    диаметр отверстий – 130-140 мм, но не менее 127 мм;
  3. Просверлите отверстия коронкой соответствующего диаметра или любым другим известным способом;
  4. Установите несущие кронштейны (10) в соответствии со Схемой 3 на саморезы. Коллектор комплектуется саморезами (8) для работы по дереву. При выполнении работ по иному виду поверхности,
    рекомендуется использовать крепления соответствующего типа;
  5. Произведите предварительную сборку коллектора:
    • прикрепите гофрированные трубы (1) к отверстиям коллектора, руководствуясь Схемой 2;
    • проденьте гофированные трубы и провод управления коллектором в соответствующие отверстия в стене;
  6. Надежно закрепите собранный коллектор на кронштейнах при помощи болтов (9) по Схеме 3;
  7. С внутренней стороны строения установите выключатель (2) и подключите к нему провод управления;
  8. Руководствуясь Схемой 2, установите диффузор (3) с обратным клапаном (4), осуществив их предварительную сборку по Схеме 4;
  9. По Схеме 2 установите вентиляционную решетку (5) со сменным фильтром (6).

Инструкция по установке солнечного коллектора CSF

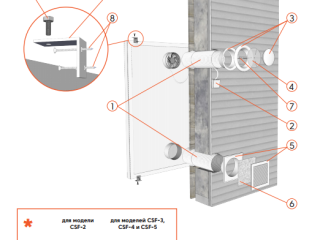

монтаж отопительного воздушного коллектора

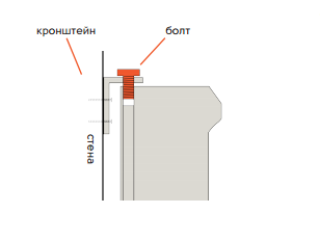

Схема 3 по установке Solar Fox

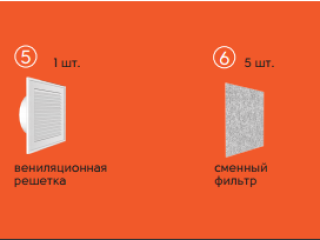

для сборки и установки слнечного коллектора для отопления

Важно помнить при установке солнечного коллектораНе подключайте провод управления коллектором к бытовой электросети.

4Не используйте коллектор без сменного фильтра, это приведет к существенному уменьшению его срока службы.

Монтаж вентиляционных коллекторов на стену

Эффективность работы солнечного коллектора будет зависеть главным образом от его правильного расположения. При выборе места расположения следует учитывать возможность падения тени на выбранный участок. Коллектор должен быть установлен на южной, юго-восточной или юго-западной стороне строения. При этом следует учитывать, что при размещении коллектора на юго-восточной или юго-западной стороне эффективность его работы уменьшится на 10-15%. Входное отверстие коллектора должно располагаться как можно ниже, желательно на расстоянии 30-50 см от пола.

vsf-w-vytyazhnoe

  1. Определите оптимальное месторасположение прибора в соответствии с рекомендациями;
  2. Прибор может быть установлен как вертикально, так и горизонтально на ровной поверхности стены. Произведите разметку внешних сторон коллектора по Схеме 1;
  3. Произведите разметку монтажного отверстия, избегая его попадания в несущие балки строения. Рекомендуемый диаметр монтажного отверстия для воздуховода – 130-135 мм, но не менее 127 мм;
  4. Просверлите монтажное отверстие коронкой соответствующего диаметра или любым другим известным способом;
  5. Установите несущие кронштейны (6) в соответствии со Схемой 3 (коллектор комплектуется саморезами для работы по дереву. При выполнении работ по иному виду поверхности, рекомендуется использовать саморезы соответствующего типа);
  6. Произведите предварительную сборку коллектора:
    • установите теплоизоляционный уплотнитель (1);
    • прикрепите гофрированную трубу (2) к коллектору, руководствуясь Схемой 2;
    • проденьте гофрированную трубу с проводом управления коллектором в монтажное отверстие.
  7. Закрепите собранный коллектор на кронштейнах с помощью болтов (9) по Схеме 3;
  8. С внутренней стороны строения установите выключатель в удобном месте и подключите к нему провод управления;
  9. Установите ответную часть диффузора (4) на саморезы (8), предварительно прикрепив к ней гофрированную трубу (2) (при необходимости излишки гофрированной трубы следует обрезать);
  10. Соберите внешнюю часть диффузора (4) с обратным клапаном по Схеме 4 и установите ее в ответную часть в стене.

Схема Монтажа коллектора VSF на стену

схема установки воздушного солнечного коллектора vSF

схематическое изображение монтажа прибора Solar Fox

shema-4-vsfw

детали для установки солнечного коллектора VSF на стену

Монтаж вентиляционных коллекторов VSF (на стену)

3Не подключайте провод управления коллектором к бытовой электросети.

Монтаж вентиляционных коллекторов на крышу

vybor-mesta-ustanovki-dlya-vsf-na-kryshuЭффективность работы солнечного коллектора будет зависеть главным образом от его правильного расположения. При выборе расположения следует учитывать возможность падения тени на выбранный участок. Коллектор должен быть направлен на южную сторону. Допустимо устанавливать коллектор на юго-восточную или юго-западную сторону. При этом эффективность его работы уменьшится на 10-15%.

В комплект коллектора входит вытяжной блок с вентилятором, предназначенный для отведения холодного воздуха из помещения и обеспечения правильного прохода теплого воздуха через строение.
Вентилятор вытяжного блока срабатывает одновременно с приточным вентилятором, встроенным в корпус коллектора.
Вытяжной блок должен быть установлен внизу строения на стороне, противоположной от стороны размещения коллектора. В зданиях с низким уровнем теплоизоляции монтаж вытяжного блока не является обязательным – в качестве вытяжных отверстий будут использоваться естественные щели и зазоры здания. В этом случае провод питания вытяжного блока можно обрезать, заизолировав концы.

  1. Определите оптимальное расположение прибора в соответствии;
  2. Соберите и установите несущие кронштейны на крыше таким образом, чтобы коллектор был расположен горизонтально и наклонен относительно вертикали на 5-20 градусов. Кронштейны должны быть удалены от боковых сторон коллектора на 15-30 см. Кронштейны коллектора не комплектуются крепежом к крыше, для каждого типа покрытия необходимо использовать свой тип крепления;
  3. Произведите разметку монтажного отверстия, избегая его попадания в несущие конструкции крыши. Рекомендуемый диаметр монтажного отверстия – 130-135 мм, но не менее 127 мм;
  4. Просверлите монтажное отверстие коронкой соответствующего диаметра или любым другим известным способом;
  5. Смонтируйте коллектор. Надежно закрепите коллектор к кронштейнам по Схеме 3;
  6. Пропустите провода от коллектора в отверстие;
  7. Установите врезку в крышу (4), предварительно закрепив к нижней части гофрированную трубу (5). При необходимости излишки гофрированной трубы следует обрезать. Загерметизируйте вход в крышу;
  8. Установите уплотнитель (2) на коллектор по Схеме 2;
  9. Установите утепленную гофрированную трубу (3) между коллектором и врезкой в крышу (4). Надежно зафиксируйте трубу стяжками (12) с обеих сторон;
  10. Изнутри помещения установите ответную часть диффузора (6) на саморезы (11), предварительно закрепив к ней гофрированную трубу (5) от врезки в крышу;
  11. Соберите внешнюю часть диффузора (6) с обратным клапаном по Схеме 4 и установите ее в ответную часть;
  12. В удобном для использования месте установите выключатель (10) и подключите к нему провод с соответствующим обозначением;
  13. При необходимости произведите разметку и сверление отверстия вытяжного блока. Рекомендованный диаметр – 130-135 мм, но не менее 127 мм;
  14. Осуществите сборку вытяжного блока. Для этого к обратному клапану с вентилятором (8) прикрепите гофрированную трубу (5).
  15. Закрепите трубу стяжкой (12);
  16. Смонтируйте блок в монтажное отверстие, загерметизируйте отверстие монтажной пеной;
  17. Подключите провода вентилятора к проводу от коллектора с соответствующим обозначением;
  18. Установите диффузор (6) внутри помещения и декоративную решетку (9) снаружи.

схема монтажных работ по установке солнечного коллектора на крышу

shema-2-vsf-r

схема три для монтажа прибора вентиляции Солар Фокс

схема 4 для проведения установочных работ на крыше для монтирования солнечного коллектора

комплектация всф коллектора солнца

2Не подключайте провода коллектора к электросети!

1Контролируйте вхождение фиксирующих болтов в паз на максимальную глубину.
